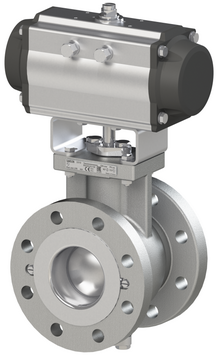

3310 - pneumatisch - ANSI

Kugelsegmentventil

BAUFORM
Kugelsegmentventil

EINSATZ

  • Auf/Zu-Anwendung
  • Niederdruckanwendung
  • Regelanwendung

AUSFÜHRUNG
ANSI

MEDIUMSTEMPERATUR
-46 bis 450 °C / -50.8 bis 842 °F

HILFSENERGIE
pneumatisch

NENNWEITE
NPS 1 bis NPS 12

NENNDRUCK
Class 150 bis Class 300

AUSKLEIDUNG
ohne

Merkmale

  • Bestehend aus Kugelsegmentventil und Antrieb

Zubehör

  • Schmutzfänger Typ 2 N
  • Schmutzfänger Typ 2 NI

Optionen

  • Stopfbuchspackung zertifiziert nach DIN EN ISO 15848-1
  • Doppelte Stopfbuche mit und ohne Leckagekontrolle
  • Isolierteil
  • Flanschen mit speziellen Dichtflächenformen
  • Handverstellung
  • Heizmantel
  • Zusätzliche Dichtungen zum Schutz der Lager
  • Ausführung für Sauerstoffanwendungen (GOX)

3310 - pneumatisch - ANSI ist mit folgenden Antrieben kombinierbar:

Merkmale:

  • Einfachwirkender pneumatischer Membran-Schwenkantrieb für Stellklappen und andere Stellglieder mit drehendem Drosselkörper
  • Wirkrichtung (Feder öffnet/Feder schließt) frei wählbar
  • Antriebsfläche 160 oder 320 cm²
  • Verschiedene Stelldruckbereiche
  • Von außen einstellbare Anschlagschrauben zur Begrenzung des Stellwinkels
  • Montage und Umbau ohne Spezialwerkzeuge
  • Stelldrücke bis maximal 6 bar
  • Anbaumaße nach DIN EN ISO 5211

Merkmale:

  • Einfach- oder doppeltwirkender Kolbenantrieb
  • Geeignet für hohe Anforderungen in Chemieanlagen
  • Stellwinkel 90°
  • Stelldrücke bis 10 bar
  • Drehmomente von 5 bis 11674 Nm
  • Temperaturen von –40 bis +80 °C
  • Großer Einstellbereich der Endlagen ( +5°/–15°)
  • Diagonale oder parallele Vierkantstellung
  • Stellungsanzeige frei einstellbar in 45°-Schritten
  • Gekapselte Federpakete
  • Spielfreie Kraftübertragung durch Evolventenverzahnung
  • Umkehrbare Drehrichtung ohne zusätzliche Bauteile
  • Oberflächenveredelung durch Kesternich- und Salzsprühtest geprüft
  • Zentrierring ins Gehäuse gefräst
  • Genormter Anbau von Zusatzgeräten nach VDI/VDE 3845 oder NAMUR
  • Einfache Aufbaumöglichkeiten nach DIN EN ISO 5211
  • Ausblassichere Endanschlagsschrauben
  • Hohe Standard-Stellgeschwindigkeiten
